네거티브(negative) 출력 전압 공급용 고효율 60V, 4A

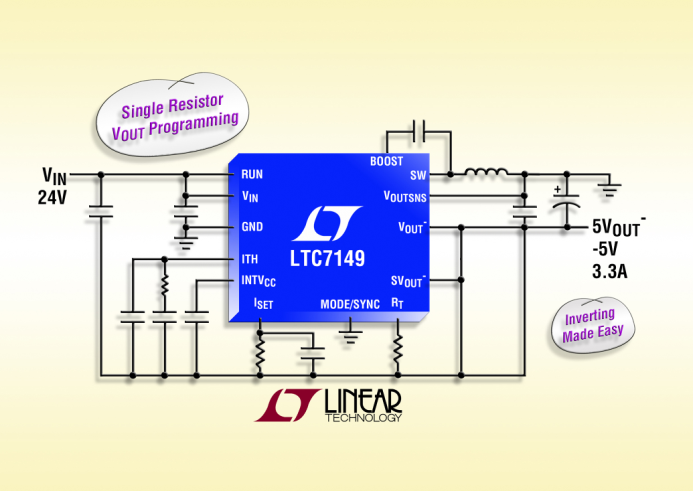

리니어 테크놀로지 코리아(대표 홍사곽)는 네거티브(negative) 출력 전압 공급용 고효율 60V, 4A 동기식 벅 레귤레이터(제품명; LTC7149)를 출시한다고 밝혔다.

이 제품은 사용자가 선택할 수 있도록 내부 또는 외부 루프 보정 기능의 전류 모드 아키텍처와 하나의 외부 저항으로 프로그램 되는 출력 전압 기능이 통합되었다. LTC7149는 3.4V ~ 60V의 입력 전압 범위에서 동작하며 0V ~ –28V의 조절 가능한 출력 전압을 제공하면서, 최고 4A의 연속출력 전류를 제공한다.
이 제품의 폭넓은 입력 및 출력 전압 범위는 다양한 범위의 테스트, 계측, 산업용 애플리케이션에 이상적이다. LTC7149의 독자적인 설계는 ISET 핀에서 정확히 내부적으로 생성된 50µA 전류 소스가 포함되며, 이 같은 특징을 통해 이 제품은 하나의 외부 프로그래밍 저항만을 사용하여 –28V까지의 낮은 출력 전압을 제공할 수 있다. 게다가, LTC7149는 ±0.8% 출력 전압 정확도를 제공한다.

이 제품의 스위칭 주파수는 300kHz ~ 3MHz 범위에서 사용자에 맞춰 프로그램할 수 있으며, 소형의 저가형 커패시터와 인덕터를 사용할 수 있다. 28핀 4mm x 5mm QFN 또는 열 성능이 강화된 TSSOP 패키지가 결합된 이 제품은 매우 컴팩트한 솔루션 풋프린트를 제공한다.

LTC7149는 최대 92% 의 높은 효율을 제공하기 위해 RDS(ON) 이 110밀리옴(milliohms) 및 50밀리옴인 스위치가 내장되었다. 버스트모드(Mode®) 동작은 경부하에서 고효율을 제공하며, 440µA 에 불과한 대기 전류를 요구한다. 잡음에 민감한 애플리케이션의 경우, LTC7149는 강제 연속 모드에서 동작할 수 있으며, 매우 낮은 출력 리플을 제공한다.

이 제품은 그라운드 레퍼런스 클록과 PGOOD 핀도 포함하고 있어, 별도의 레벨 시프터(level shifter)를 사용할 필요가 없다. 추가적으로 파워 굿 전압 모니터, 프로그램이 가능한 와이어 드롭 보정, 외장 동기화 성능 및 열 보호 기능을 제공한다.

LTC7149EUFD는 4mm x 5mm QFN-28에서 이용할 수 있으며, LTC7149EFE는 28핀 열 성능이 강화된 TSSOP 패키지로 제공된다. 산업용 등급 버전 LTC7149IUFD 및 LTC7149IFE는 –40°C ~ 125°C 동작 온도 범위에서 동작을 보장한다. 가격은 1,000개 수량 기준으로 개당 5.65달러에서 시작한다. 모든 버전은 이용할 수 있다.
