42V 입력, 3.5A 출력의 동기식 스텝다운 스위칭 레귤레이터
버스트 모드 동작은 무부하 대기 조건일 때 3.5µA 이하로 대기 전류 유지

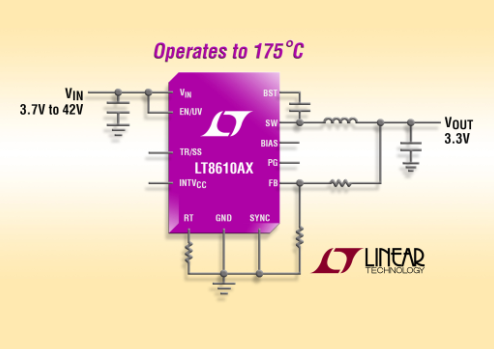

리니어 테크놀로지 코리아(대표 홍사곽)는 42V 입력, 3.5A 출력의 동기식 스텝다운 스위칭 레귤레이터(제품명: LT8610AX)를 출시했다고 발표했다.

이 제품은 최대 175°C의 주변 온도(ambient temperature)에서도 동작한다. 동기식 정류는 95%로 높은 효율을 제공하면서 버스트 모드(Burst Mode®) 동작은 무부하 대기 조건일 때 3.5µA 이하로 대기 전류를 유지시켜 준다. 이 제품의 3.7V ~ 42V 입력 전압 범위는 전력 소스가 5V ~ 40V 범위에 해당되는 다운 홀 드릴(down-hole drilling) 기기와 같이 고온 애플리케이션에 이상적이다.



LT8610AX의 전기적 특성은 175°C에서 100% 전수 테스트되며, –40°C ~ 175°C 범위의 온도 범위에서 2%의 VREF 정확도를 제공한다. 주변 온도가175°C일 때, LT8610AX는 10mA ~ 1A의 폭넓은 부하 전류 범위에서 90% 이상의 효율을 제공하며(12VIN ~ 3.3VOUT 변환의 경우), 다운 홀 드릴 시스템에서 일반적으로 사용되는 배터리 구동 애플리케이션에 적합하다.

LT8610AX’의 버스트 모드 동작은 초저 대기 전류를 제공하며, 배터리의 동작 수명 연장을 요구하는 애플리케이션에 매우 적합하다. LT8610AX의 16핀 열 성능이 강화된 MSOP 패키지는 콤팩트하면서 열성능이 효율적인 풋프린트를 제공한다.

LT8610AX는 필수적인 부스트 다이오드, 오실레이터, 제어 및 로직 회로가 단일 다이로 통합시킨 내장형의 상/하단 고효율 전력 스위치를 활용한다. 이 같은 특징은 고온일 때 문제를 발생시킬 수 있는 외부 쇼트키 다이오드의 필요성을 없애 준다.

LT8610AX 는 열 셧다운 기능이 없기 때문에 고온 환경에 이상적이다. 낮은 리플 버스트 모드 동작은 낮은 출력 전류에서 고효율을 유지하면서 10mVP-P. 미만으로 출력 리플을 유지시킨다. LT8610AX의 전류 모드 토폴로지는 빠른 과도응답과 뛰어난 루프 안정성을 구현한다. 특화된 Cu/Ni/Au 본드 패드 플래팅(plating)은 고온 환경에서 오랜 수명을 보장한다. 다른 기능으로는 내부 보정, 파워 굿 플래그, 출력 소프트스타트/트랙킹을 포함한다.

LT8610AXMSE는 열 성능이 향상된 MSOP-16 패키지로 공급되며, 1,000개 수량 기준으로 개당 125달러로 책정되어 있다. 이 제품은 바로 이용 가능하다.
