2채널 양방향 디지털 절연기로 공간 절약ㆍ시스템 간소화
MAX14933ㆍMAX14937 신제품, 강력한 전류 절연 기능 제공

맥심 인터그레이티드 프로덕트 코리아(대표 김현식)는 강력한 절연 기능을 제공하는 2채널 양방향 디지털 절연기 ‘MAX14933’과 ‘MAX14937’을 출시했다.

맥심의 새로운 디지털 절연기를 사용하면 부품 수를 줄여 공간을 절약하고, 복잡한 시스템은 단순화해 설계를 보다 유연하게 할 수 있다. 또한 회로 간 디지털 신호를 양방향 전송하고 두 전원 도메인 간 완전 갈바닉(Galvanic) 절연이 가능하다.



MAX14933과 MAX14937은 맥심 초강력 4채널 디지털 절연기 MAX14930-MAX14932, MAX14934-MAX14936 시리즈의 최신 제품이다. 두 신제품은 시간에 민감한 애플리케이션에 최상의 속도를 보장하고 전파 지연, 왜곡(Skew), 지터(Jitter)를 최소화 한다. 두 전원 도메인 간 초강력 절연 기능을 제공하며 정격 동작 전압에서 30년 이상 쓸 수 있다.

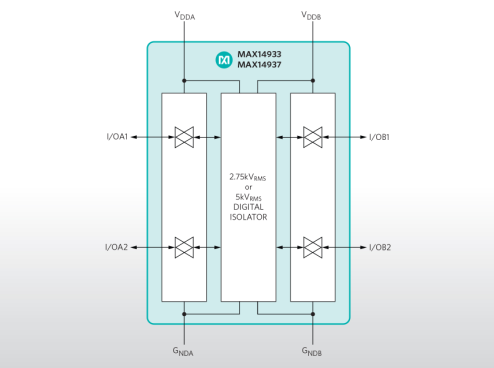

디지털 절연기는 많은 애플리케이션에서 옵토커플러(Optocoupler)를 대체한다. 절연 기능은 동일하면서 보드 공간과 전력 소비는 더 적기 때문이다. MAX14933,  MAX14937은 각각 2.75kVrms와 5kVrms의 고전압 절연성을 제공한다. 직류(DC)에서 최대 1.7MHz 데이터 전송률을 지원하고, 클럭 스트레칭 유무에 상관 없이 절연된 I2C(Inter Integrated Circuit) 버스에서 이용 가능하다.

두 제품 모두 절연기 양쪽에서 독립적인 2.25V와 5.5V로 동작하고, 동일 라인에서 양방향 데이터를 전송하는 애플리케이션의 경우 오픈드레인(Open-drain) 채널을 제공한다.


맥심 디지털 절연기는 다양한 공급 전압에서 동작하는 마이크로컨트롤러(MCU),  프로그래머블반도체(FPGA)와 유연하게 연동된다. 전력 공급, 배터리 관리 시스템, 계측,   I2CㆍSMBus(System Management Bus)ㆍPMBus(Power Management Bus)용 인터페이스 애플리케이션에 사용된다.

맥심 인터그레이티드 토니 파토우 비즈니스 수석 매니저는 “맥심 I2C 2채널 양방향 디지털 절연기는 부품 수와 시스템 복잡성을 줄이려는 설계자에게 최적의 솔루션”이라 말했다.

MAX14933은 16핀 와이드바디(10.3mm x 7.5mm)와 내로우바디(9.9mm x 3.9mm) SOIC (Small Outline Integrated Circuit) 패키지, MAX14937은 16핀 와이드바디 SOIC 패키지로 이용 가능하다. 두 제품 모두 영하 40도~영상 125도 범위에서 동작하며 평가 키트가 제공된다.
