리니어, 산업 및 항공용 42VIN, 3.5A μModule 레귤레이터 출시

기사입력 2016.06.15 11:37

6.25mm x 9mm BGA 패키지 제공

리니어 테크놀로지 코리아(대표 홍사곽)는 최대40V 입력 (절대정격 42V) 의 µModule® (파워 모듈) 스텝다운 레귤레이터(제품명: LTM8053)를 출시했다고 밝혔다. 이 제품은 산업용 로봇, 공장 자동화, 항공 시스템처럼 잡음이 심한 환경에서 레귤레이션이 좋지 않거나, 변동이 큰 12V ~ 36V 입력 전원에서 안전하게 동작할 수 있다.

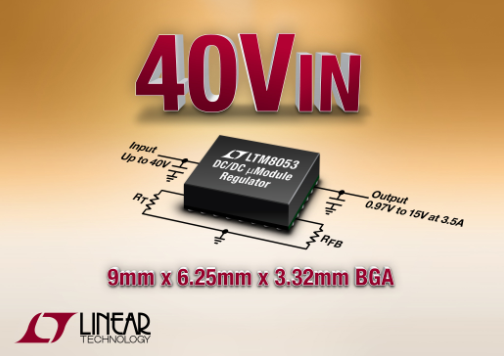

LTM8053은 6.25mm x 9mm x 3.32mm BGA 패키지에 스위칭 레귤레이터 컨트롤러, 파워 스위치, 인덕터, 기타 지원 부품들을 통합하고 있다. 외부에 겨우 2개의 커패시터와2개의 레지스터만을 필요로 하므로, LTM8053의 솔루션 크기는 약 150mm²에 불과하다. 대안 솔루션들은 최대 250mm² 의 크기와 두 배 정도의 외부 부품들이 필요하다.

LTM8053은 3.5A 의 연속 (6A 피크) 출력 전류를 제공하며, SHARE 핀은 전류 공유를 가능하게 하여, 더 많은 전류를 병렬로 전달할 수 있도록 동작을 지원한다. 출력 전압은 0.97V ~ 15V 범위에서 하나의 저항으로 조정할 수 있다. 폭넓은 출력 전압 범위는 다양성(versatility)을 제공한다. 따라서, 하나의 디바이스는 3.3V, 5V, 12V, 15V의 공통적인 시스템 버스 전압을 생성한다. 12VIN, 5VOUT 에서 효율은 90%이다. LTM8053은 히트 싱크 또는 에어플로우(airflow)없이 (12VIN ~ 5VOUT) 최대 85℃ 대기온도에서 3.5A의 출력 전류를 제공한다.

LTM8053 동작 온도 범위는 –40℃ ~ 125℃이다. 1,000개 수량 기준으로 개당 가격은 9.66달러이다. 상세 정보는 www.linear.com/product/LTM8053참조.

#전력 #반도체 #LTC #DC/DC
