최대 150°C 접합온도까지 동작

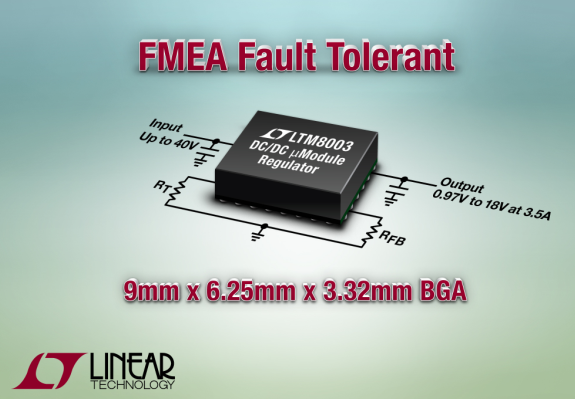

리니어 테크놀로지 코리아(대표 홍사곽)는 40V 정격 입력 전압(42V 절대 최대값)과 3.5A의 연속(6A 피크) 출력 전류를 갖춘 스텝다운 DC/DC µModule® 레귤레이터(제품명: LTM8003)를 출시했다고 밝혔다.

LTM8003의 핀아웃은 FMEA (failure mode effects analysis)를 준수하며, 따라서 출력 전압은 어느 한 핀이 오픈 상태이거나, 인접된 핀이 쇼트이거나, 출력 전압이 GND 쇼트시에도 레귤레이션 전압으로 유지되거나 그 이하가 된다. H등급의 최대 접합온도는 150℃이며, 고온 또는 고전력 자동차 및 산업용 애플리케이션에 이상적이다.


LTM8003은 3.4V ~ 40V의 입력 전압 범위에서 동작하며 0.97V ~ 18V의 조절 가능하는 출력 전압 범위를 제공한다. 스위칭 주파수는 외장 저항을 통해 조절할 수 있거나 200kHz ~ 3MHz에서 외부 클록으로 동기화될 수 있다.

LTM8003은 버스트 모드(Burst Mode®) 동작, 펄스 스킵 모드, 스프레드 스펙트럼을 갖춘 펄스 스킵 모드, 외부 싱크(synch) 모드의 4가지 동작 모드를 제공한다.  버스트 모드 동작시 대기 전류는 25µA (최대)이며, 따라서 LTM8003은 배터리 구동 시스템, 특히 “킵 얼라이브(keep alive)” 시스템에 매우 적합하다.

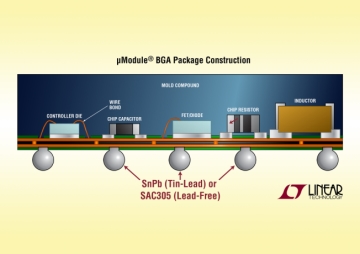

12VIN ~ 3.3VOUT 일 때 효율은 90%이며, LTM8003은 히트 싱크 또는 에어플로우 없이 최대 100℃ 대기 온도에서 3.5A의 출력 전류를 제공한다. LTM8003은 6.25mm x 9mm x 3.32mm BGA 패키지에서 스위칭 레귤레이터, 인덕터, 다른 지원 부품을 포함한다. 대량 입력 및 출력 커패시터와 몇 개의 저항만으로도 설계가 완성된다.

LTM8003은 –40℃ ~ 125℃ 또는 –40℃ ~ 150℃에서 동작한다. 1,000개 수량 기준으로 개당 11.30달러로 책정된다.
