40VIN, 2.1A 레일투레일 LDO+ 출시
고전압, 150°C H 등급의 TSSOP 패키지로 공급

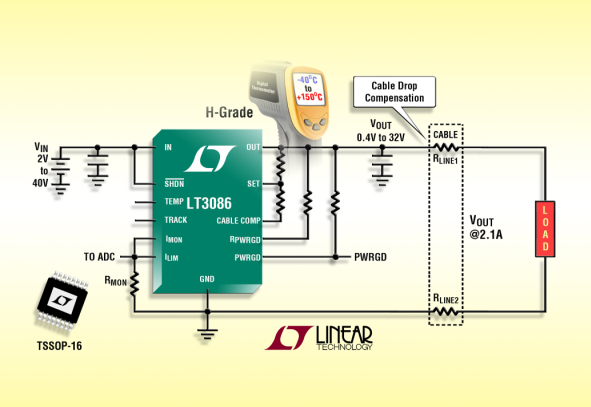

리니어 테크놀로지 코리아(대표 홍사곽)는 더 높은 온도범위인 ‘H등급’을 지원하는 LT3086 신제품을 TSSOP 패키지로 제공한다고 밝혔다.

새로운 LT3086은 풍부한 기능을 자랑하는 리니어의 LDO+™ 제품군에 속하며, 이전의 리니어 레귤레이터 제품들에서는 지원하지 않았던 강력한 기능들을 제공한다. 40V, 2.1A 사양의 이 새로운 낮은 드롭아웃 선형 레귤레이터(LDO)는 전류 제한을 외부에서 설정할 수 있는 전류 모니터링 기능과 열 제한 온도를 외부에서 제어할 수 있는 온도 모니터링 기능을 포함하고 있다.

이 디바이스는 프로그래머블 파워굿 상태 플래그, 케이블 드롭 보상 기능도 제공하며, 병렬 동작도 용이하다. LT308x LDO 제품군의 전류 레퍼런스는 출력 전압에 관계 없이 레귤레이션을 제공한다.

LT3086은 1.4V~40V의 입력 전압 범위가 특징이다. 1개의 저항으로 출력 전압을 0.4V~32V까지 프로그램 할 수 있으며, 드롭아웃 전압은 2.1A에서 330mV에 불과하다. LT3086은 출력 전압에 관계 없이 0.1%의 라인 및 부하 레귤레이션을 달성한다. 트리밍된 정밀 50µA 전류 레퍼런스는 ±1%로 정확해 전체 라인과 부하, 온도에 대해 ±2% 이하의 출력 전압 정밀도를 제공한다. 이 디바이스의 단위 이득 전압 팔로워 아키텍처 덕분에 출력 전압 레귤레이션, 대역폭, 과도 응답 및 잡음(40µVRMS)은 출력 전압에 관계 없이 유지된다.

LT3086은 독창적인 내부 회로를 채택하고 있기 때문에, 더 큰 부하 전류와 열 확산을 위해 여러 개의 LT3086을 병렬 연결해야 할 때 별도의 외부 밸러스트 저항을 사용할 필요가 없다. 프로그래머블 케이블 드롭 보상은 부하에 대한 라인 드롭으로 인해 발생한 레귤레이션 오류를 없애 준다. 프로그래머블 스레숄드를 지원하는 파워굿 상태 표시 플래그 외에, 출력 전류 및 온도 모니터링 기능은 시스템 모니터링 및 진단/디버그 기능을 제공한다. 내부 오류 회로는 폴드백(foldback) 시 열 셧다운 및 전류 제한을 포함한다. 열 제한과 전류 제한은 외부적으로 프로그래밍이 가능하다. 신제품의 역-배터리 및 역-전류 보호 기능은 최종 설계의 견고성을 더욱 높여준다.

출력 조정이 가능한 LT3086HFE 버전은 열 성능이 강화된 TSSOP 표면실장 패키지로 제공되며, –40°C ~ 150°C의 동작온도범위에 특화돼 있다. 현재 재고 물량을 보유중이며, 가격은 1,000개 수량 기준시 개당 3.70달러부터 시작한다. 보다 자세한 정보는 www.linear.com/product/LT3086 참조.
