ST, 모터 드라이브의 공간 절감하는 전력 모듈 선보여

기사입력 2017.06.15 15:44

히트싱크 없이 설계 가능
PCB 레이아웃 간소화에 최적화

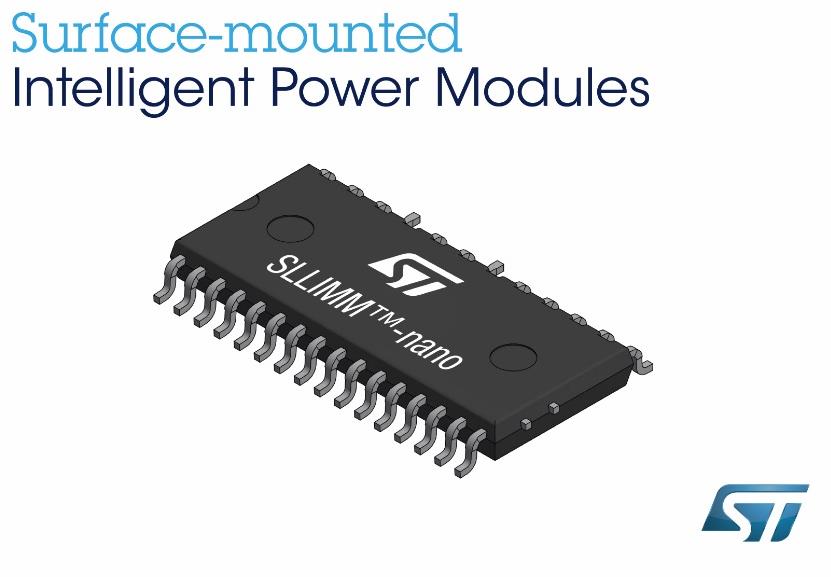

ST마이크로일렉트로닉스가 새로운 공간 절감형 표면실장 지능형 전력 모듈(IPM: Intelligent Power Module) 5종을 SLLIMM™-nano 제품군에 추가했다.

이 새로운 모듈은 최대 20kHz에 이르는 주파수의 하드-스위칭 회로에서 특히 높은 전도 및 스위칭 효율을 제공한다. 통합 게이트-드라이버 회로는 스위칭 전압과 전류 슬로프(dV/dt, di/dt)를 관리하는 방식으로 EMI(Electromagnetic Emission)를 최소화하도록 설계되었다.

또한 열효율이 뛰어난 패키지로 제공되어 신뢰성을 향상시키고, 히트싱크 없이 설계가 가능하며, 2.7mm의 연면거리(Creepage) 및 2.0mm의 간격(Clearance) 덕분에 소형 듀얼-인라인 SMD 풋프린트 상에서 안전한 절연이 가능하다. 이 모듈의 핀 구성은 PCB 레이아웃을 간소화할 수 있도록 최적화되어 있다.

소형 팬과 롤러 셔터, 냉장고 컴프레서, 식기세척기, 배수 및 재순환 펌프, 일반 저전력 모터 드라이브와 같은 다양한 가정용 및 산업용 기기가 이번 새로운 IPM 제품의 저잡음 성능은 물론, 소형 사이즈, 높은 에너지 효율, 탁월한 신뢰성 및 안전성에서 혜택을 얻을 수 있을 것이다.

게이트 드라이버와 500V MOSFET, 또는 600V IGBT/프리휠-다이오드 어레이와 함께 통합된 추가 기능에는 설계자가 최소한의 외부 부품으로 첨단 전류감지 및 과전류 보호 기능을 구현할 수 있는 독립적인 연산 증폭기와 비교기가 포함되어 있다.

또한 고속 결함감지 및 인터로킹(Interlocking), UVLO(Under-Voltage Lockout)이 포함된 스마트 셧다운 기능이 모두 내장되어 있으며, 통합 부트스트랩 다이오드가 모듈의 게이트-제어 회로의 전원 공급을 간소화할 수 있다.

#ST

김지혜 기자

기사 전체보기

댓글
Facebook

관련뉴스

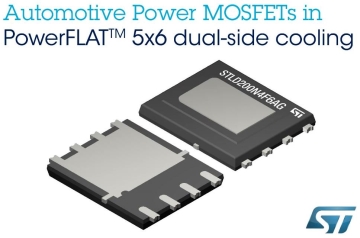

ST, 초소형 양면 냉각 패키지 기반 자동차용 전력 MOSFET 출시

ST마이크로일렉트로닉스(이하 ST)가 자동차 ECU(Electronic Control Unit)의 전력밀도를 높여주는 5x6 양면 냉각(DSC: Dual-Side Cooling) 패키지 파워플랫(PowerFLATTM) 기반의 새로운 MOSFET STLD200N4F6AG와 STLD125N4F6AG을 출시했다. 이 새로운 MOSFET은 모든 주요 자동차 제조업체에 첨단 자동차 기술을 공급하는 선도 기업인 덴소(Denso)가 채택했다.

2017-05-25 오후 5:25:30by 김지혜 기자

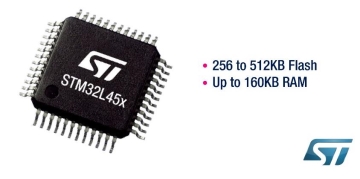

ST, 개발 에코시스템 지원되는 초저전력 MCU 출시
