ADI, 60V 스위치 내장한 스텝업 DC/DC 컨버터 출시

기사입력 2017.08.22 15:51

다양한 입력 전원을 이용하는 애플리케이션에 활용

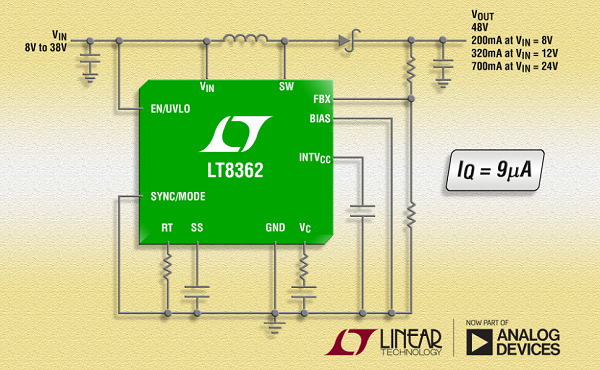

아나로그 디바이스는 2A, 60V 스위치를 내장한 전류 모드 2MHz 스텝업 DC/DC 컨버터 신제품 LT8362를 출시한다고 밝혔다.

신제품은 2.8V ~ 60V 입력 전압 범위에서 동작하며, 싱글셀 리튬이온 배터리부터 자동차용, 산업용 입력까지 다양한 입력 전원을 이용하는 애플리케이션에 활용될 수 있다. LT8362는 부스트, SEPIC 또는 인버팅 컨버터로 구성할 수 있다.

스위칭 주파수는 300kHz ~ 2MHz 사이에서 프로그램이 가능하여 설계자가 외부 부품의 크기를 최소화하고, AM 라디오 같은 핵심 주파수 대역을 피할 수 있게 해준다. 2MHz의 스위칭 주파수에서 90% 이상의 변환 효율을 제공한다.

버스트 모드(Burst Mode) 동작은 대기 전류 소모를 9µA로 낮추면서 출력 리플을 15mVP-P 이하로 유지한다. 이 제품은 3mm x 3mm DFN 또는 고전압 MSOP-16E 패키지로 제공되며 소형 외부 부품들과 통합되기 때문에 매우 컴팩트한 풋프린트를 보장하면서 솔루션 비용을 줄여준다.

LT8362의 165mΩ 스위치는 95% 이상의 효율을 제공한다. 이 제품은 또한 대역확산 주파수 변조 기법을 통해 EMI 문제를 최소화 한다. 단일 피드백 저항은 출력이 포지티브(+)이든 네거티브(-)이든 상관 없이 출력 전압을 설정하며, 핀 수를 최소화한다. 신제품은 이 외에도 외부 동기화, 설정 가능한 저전압 입력 보호 회로, 내장 소프트 스타트, 주파수 폴드백, 프로그래머블 소프트 스타트 기능 등을 포함하고 있다.

#ADI

김지혜 기자
