ADI, 어떤 컨버터로도 구성이 가능한 멀티 토폴로지 PWM 컨트롤러 출시

기사입력 2017.09.12 15:13

자동차, 산업, 태양열 등 범용 애플리케이션에 활용

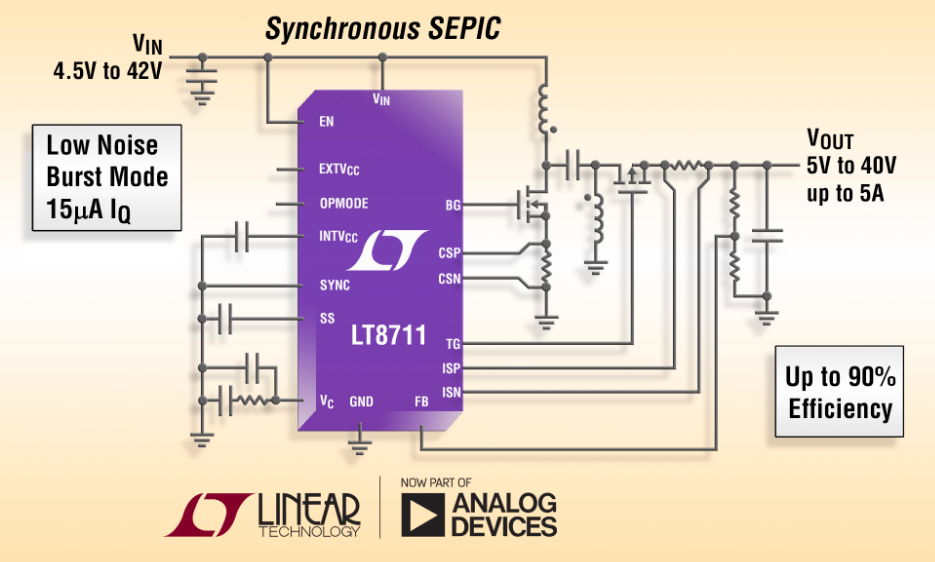

아나로그디바이스는 동기식 벅, 부스트, SEPIC 및 ZETA DC/DC 컨버터, 또는 비동기식 벅-부스트 컨버터로 손쉽게 구성이 가능한 멀티 토폴로지 전류 모드 PWM 컨트롤러 신제품 LT8711을 출시한다고 밝혔다.

이 제품은 출력 다이오드를 고효율 P-채널 MOSFET으로 대체할 수 있기 때문에 효율을 향상시킬 수 있으며 출력 전류도 최대 10A까지 높일 수 있다. 신제품은 자동차, 산업, 태양열 및 범용 애플리케이션 등 광범위한 분야에 활용할 수 있다.

LT8711은 4.5V ~ 42V 입력 전압 범위에서 동작하며, 출력 전압은 외부 부품 선정에 따라 달라진다. 무부하 조건에서의 대기 전류(quiescent current)도 15μA로 매우 낮아 배터리 구동 시스템의 동작 시간을 늘릴 수 있다. 리플이 낮은 버스트 모드(Burst Mode) 동작은 경부하 조건에서 고효율을 실현하면서 출력 전압 리플을 낮게 유지해 준다. 동기식 벅 컨버터로 구성될 경우, LT8711은 100% 듀티 사이클로 동작할 수 있어 방전 중인 배터리로 구동되는 시스템에서 매우 유용하다.

LT8711은 솔라 패널과 같이 임피던스가 높은 입력 소스의 전압이 강하되지 않도록 입력 전압 레귤레이션을 위한 혁신적인 EN/FBIN 핀 회로를 포함하고 있다. 이 핀은 조절 가능한 저전압 록아웃(undervoltage lockout, UVLO)용으로도 활용된다. 고정 동작 주파수는 100kHz ~ 750kHz 사이에서 선택이 가능하며, 외부 클럭에 동기 시킬 수 있다. 이 외에도 듀얼 칩 전원공급 입력, 토폴로지 선택 핀, 조절 가능한 소프트-스타트 기능을 제공한다.

#ADI

김지혜 기자

기사 전체보기

댓글
Facebook

관련뉴스

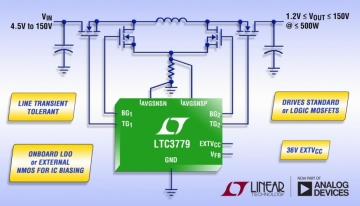

ADI, 고효율 단일 인덕터 동기식 벅-부스트 컨트롤러 출시

아나로그 디바이스는, 입력 전압이 조정 출력 전압보다 낮거나 높거나 또는 동일한 입력 전압에서 동작하는 고효율(최대 99%) 4-스위치 단일 인덕터 동기식 벅-부스트 DC/DC 컨트롤러 신제품 LTC3779를 출시했다고 밝혔다. 높은 입력 전압 소스나 높은 입력 서지에서 동작할 수 있도록 4.5V ~ 150V의 입력 전압 범위를 갖도록 설계되었기 때문에 외부에 별도의 서지 억제 디바이스를 사용할 필요가 없는 것이 특징이며 교통, 산업, 군용 애플리케이션에 이상적이다. 출력 전압은 1.2V ~ 150V 범위 내에서 설정이 가능하며, 외부 부품 선정에 따라 최대 10A 이상의 출력 전류 공급이 가능하다. LTC3779 의 강력한 1.3Ω N-채널 MOSFET 게이트 드라이버는 6V ~ 10V까지 조절이 가능하여, 로직 레벨 또는 표준 스레숄드 MOSFET을 사용할 수 있게 해준다.

2017-09-06 오후 5:09:05by 김지혜 기자

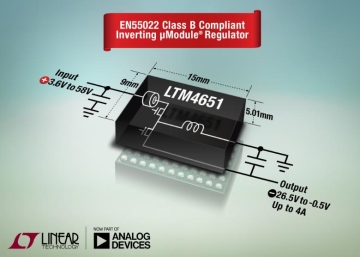

ADI, 비절연 인버팅 출력 레귤레이터 출시
