덤프 트랜션트 조건에서 동작해야하는 차량용 애플리케이션에 적합

아나로그디바이스는 -40V까지 역입력 전압 보호(reverse input protection) 기능을 지원하는 능동형 정류기 컨트롤러 신제품 Power by Linear LT8672를 출시한다고 밝혔다.

신제품은 입력 전압 범위가 3V ~ 42V로 넓어 콜드크랭크(cold crank) 및 스톱/스타트(stop-start) 상황에서 3.0V 정도로 낮은 최소 입력 전압과 40V까지의 로드 덤프 트랜션트(load dump transient) 조건에서도 동작되어야 하는 자동차용 애플리케이션에 적합하다.

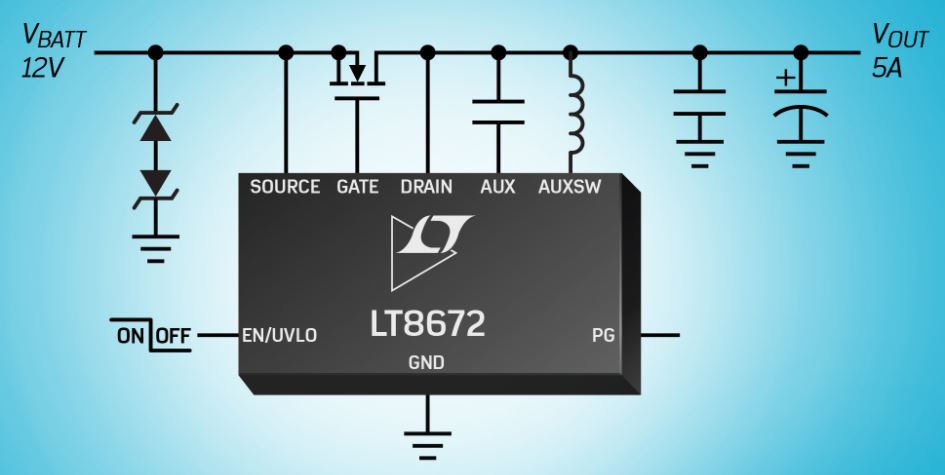

LT8672는 외부 N 채널 MOSFET을 구동하고 20mV의 전압 강하를 제공하며 쇼트키 다이오드보다 발열을 약 90% 줄이기 때문에 비용이 드는 히트싱크의 사용 필요성을 없애 준다. 과도 응답 속도가 매우 빨라 최대 100kHz의 AC 입력 리플 정류를 요구하는 자동차 애플리케이션의 엄격한 요건들을 충족할 수 있다. 또한 대기 전류 소모가 동작 중일 때에는 20µA, 셧다운 시에는 3.5µA로 작아 올웨이즈 온(always-on) 시스템에 이상적이다. MSOP-10 패키지로 제공되기 때문에 외부 MOSFET과 결합해도 컴팩트한 솔루션 풋프린트를 보장한다.

LT8672 솔루션은 3V의 최소 입력 전압 특성과 20mV의 전압 강하 특성을 결합함으로써 콜드 크랭크 및 스톱/스타트 동안의 최소 입력 전압 요건을 쉽게 충족하고, 보다 간단하고 효율적으로 회로를 구성할 수 있게 해준다. 만약 입력 전원이 고장 또는 단락을 일으킬 경우, 매우 빠르게 전원을 차단시켜 역 전류 과도(reverse current transients) 현상을 최소화한다. 또한 외부 MOSFET이 부하에 전류를 공급 가능한 상태가 되었을 때 파워굿 핀 신호가 제공된다.

LT8672EMS는 MSOP-10 패키지로 제공된다. 산업용 온도 버전인 LT8672IMS는 –40°C ~ 125°C의 온도 범위에서, 고온 동작 버전인 LT8672HMS는 –40°C ~ 150°C의 온도 범위에서 각각 동작하도록 테스트를 마쳤다.
