지터 성능 늘려 광범위한 주파수에도 활용 가능

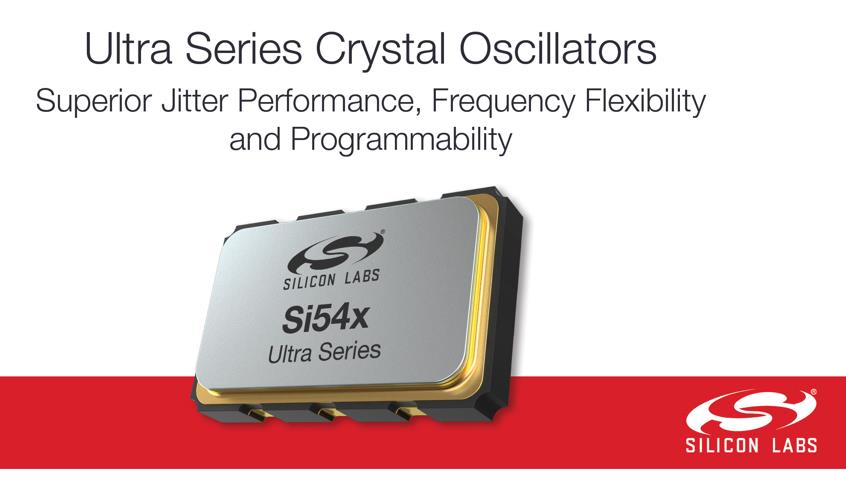

실리콘랩스는 지터 성능과 주파수 유연성을 제공하는 고성능 I²C 프로그래머블 크리스탈 오실레이터(XO) 신제품군을 출시한다고 밝혔다.

Si544/Si549 Ultra Series 프로그래머블 XO 제품군은 통상적으로 지터 성능이 95펨토초(fs) 정도로 낮아, 100/200/400G 통신과 데이터센터 애플리케이션에 사용되는 고속 28Gbps 및 56Gbps 트랜시버의 클러킹을 위한 지터 마진을 극대화 한다. 신제품은 200kHz ~ 1.5GHz 범위의 어떠한 주파수도 4ppt(parts-per-trillion) 분해능으로 발생할 수 있어, 광범위한 애플리케이션에 활용이 가능하다.

실리콘랩스의 타이밍 제품 마케팅을 담당하는 제임스 윌슨(James Wilson) 시니어 디렉터는 “광 네트워크, 하이퍼스케일 데이터센터, 그리고 모바일 프런트홀/백홀 네트워크가 점점 더 고속화하면서 초저지터 타이밍 솔루션에 대한 수요가 늘고 있다”며, “I²C 설정이 가능한 실리콘랩스의 Si54x Ultra Series 오실레이터를 채택함으로써 시스템 설계자는 SNR 마진을 극대화하고 개발 과정에서의 위험 부담을 없앨 수 있을 뿐 아니라 설계를 단번에 성공할 수 있게 되었다. 이러한 경험들을 통해 설계자는 자신이 업계 최고의 주파수 유연성을 갖춘 프로그래머블 XO 제품을 사용하고 있다는 사실을 여실히 깨닫게 될 것이다”라고 말했다.

Si544/Si549 XO는 사전에 주파수가 설정되고 핀으로 선택이 가능한 4개의 스타트업 주파수를 지원한다. 전원이 공급된 후, 이 디바이스의 동작 주파수는 I²C 인터페이스를 통해 쉽게 변경이 가능하다.

이처럼 유연한 설정 가능성 때문에 이 단일 오실레이터는 여러 개의 단일, 듀얼, 쿼드 주파수 XO와 멀티플렉서(mux) 디바이스를 대체할 수 있다. 신제품은 단일 1.8V, 2.5V 또는 3.3V 입력 전압을 공급받을 수 있기 때문에 입력 전압에 따라 다른 부품번호를 찾아야 하는 수고를 없애 준다. Si54x XO의 I²C 인터페이스는 1MHz 정도의 빠른 업데이트 속도를 지원하므로 매우 폭넓은 ASSP, ASIC, SoC, FPGA 제품들과 함께 사용이 가능하다.

Si544/Si549 XO는 3.2mm x 5mm 및 5mm x 7mm 패키지로 제공되어 표준의 고정주파수 XO 제품과 동일한 풋프린트를 사용하면서 그보다 월등한 주파수 유연성을 제공한다. 이러한 풋프린트 호환성은 하드웨어 설계자가 I²C 프로그래머블 XO를 이용해 프로토타입을 제작한 다음, 양산 단계로 들어갈 때에는 단일 주파수 XO로 쉽게 전환할 수 있게 해준다.

Si54x XO는 56Gbps 트랜시버 제품 설계용으로 개발된 제품이다. 이러한 설계의 제품들은 시리얼 데이터 전송을 위해 PAM4(pulse-amplitude modulation) 시그널링 방식을 이용한다. PAM4 방식은 4 단계의 시그널링을 사용하여 대역폭은 유지하면서 채널당 비트 속도를 높이는데, 이것은 본질적으로 잡음에 보다 민감할 수밖에 없다. Si544/Si549 같은 초저지터 레퍼런스 클럭을 사용하면 신호대잡음비(SNR) 마진을 극대화하여 비트 에러를 방지하는 것뿐 아니라 신호무결성를 유지하는 데에도 도움이 된다.
