ADI, DC/DC 레귤레이터 PMBus 인터페이스로 제어하는 DAC 출시

기사입력 2018.01.23 10:23

7bit 시리얼 코드 수신 후, 양방향 출력 전류로 변환

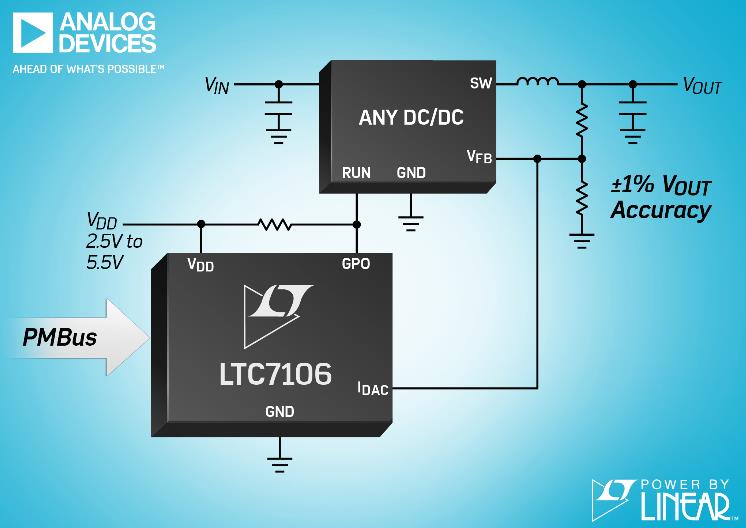

아나로그디바이스는 거의 모든 DC/DC 레귤레이터의 출력 전압을 PMBus I2C 인터페이스로 제어할 수 있도록 설계한 정밀 양방향 전류 DAC 신제품 Power by Linear LTC7106을 출시한다고 밝혔다.

PMBus 호환 인터페이스를 통해, LTC7106은 7bit 시리얼 코드를 수신한 후 이를 다시 양방향(소스, 싱크) 출력 전류로 변환한다. 이 출력 전류가 레귤레이터의 피드백 네트워크로 전달될 때, 해당 출력 전압은 부하 전력/성능을 최적화 하기 위해서 또는 시리얼 VID 명령에 대응하는 마진을 가질 수 있도록 동적으로 프로그램 할 수 있다.

LTC7106은 광범위한 디스크리트 및 모듈형 DC/DC 전압 레귤레이터를 위해 2mm x 3mm DFN-10 패키지의 작고 간단한 솔루션을 제공한다.

LTC7106은 파워온 리셋 회로를 내장하고 있어 유효한 명령이 제공되기 전까지는 DAC의 출력 전류를 ‘0’으로 유지한다. 이와 함께 거의 모든 임피던스 저항 분배기에 쉽게 인터페이스 할 수 있게 하는 다양한 비트를 제공하며, 이 레귤레이터의 런(Run) 또는 인에이블(Enable) 핀을 제어하기 위한 오픈-드레인(open-drain) 출력도 포함하고 있다.

DAC 출력 전류의 갑작스러운 변화와 그로 인한 레귤레이터 출력 전류의 변화를 방지하기 위해, 내부 디지털 프로그래머블 슬루 레이트를 500ns ~ 3.5ms 간격으로 조절할 수 있다.

LTC7106은 2.5V ~ 5.5V의 입력 전압 범위에서 동작하며, 그래픽 사용자 인터페이스(GUI) 기반의 LTpowerPlay 개발 툴을 통해 손쉽게 사용할 수 있다. 이 외에 온도 변화에 대한 ±1%의 출력 전류 정확도, ±16µA ~ ±256µA의 폭넓은 양방향 DAC 출력 전류, 0.4V ~ 2V의 넓은 DAC 동작 전압 범위, 외부 저전압록아웃(UVLO)을 지원하는 정밀 인에이블 스레숄드 등의 기능을 지원한다.

#ADI

김지혜 기자

기사 전체보기

댓글
Facebook

관련뉴스

ADI, I2C 인터페이스 내장한 LED 드라이버 출시

아나로그디바이스는 40V, 1.6A 전원 스위치와 I2C 인터페이스를 내장하여 LED 디밍 제어를 간소화 하는 듀얼 채널 36V 고효율 동기식 스텝다운 LED 드라이버 LT3964를 출시했다고 밝혔다. LT3964는 4V ~ 36V까지 입력 전압 범위가 넓고 최대 2MHz의 스위칭 주파수를 지원하며 독립적으로 제어되는 2개의 LED 드라이버가 특징인 고집적 컴팩트 솔루션으로서, 필요한 외부 부품 수도 적다. LT3964는 고정 주파수 전류 모드 제어 방식으로 동작하며, 자동차와 산업용 및 건축 조명 분야에서 최적의 LED 조명을 제공할 수 있도록 정확한 전류 제어가 가능한 정전류(constant-current), 정전압(constant-voltage) 소스로서 동작한다. 동기식 동작은 최대 전류 부하일 때 두 채널 모두에서 94% 이상의 효율을 나타낸다.

2017-11-29 오전 11:10:02by 김지혜 기자

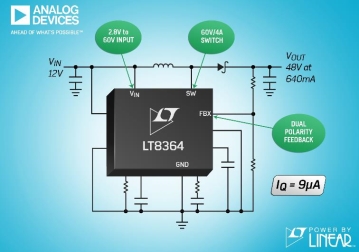

ADI, 2MHz 스텝업 DC/DC 컨버터 신제품 출시

아나로그디바이스는 4A 60V 스위치를 내장한 전류 모드 2MHz 스텝업 DC/DC 컨버터 신제품 Power by Linear LT8364를 출시했다고 밝혔다. LT8364는 2.8V ~ 60V의 입력 전압 범위에서 동작하며, 싱글셀 리튬이온 배터리부터 멀티셀 배터리 스택, 자동차용 입력 전원, 통신용 전원공급장치, 산업용 전력 레일에 이르는 광범위한 입력 전원의 애플리케이션에 활용될 수 있다. LT8364는 부스트, SEPIC 또는 인버팅 컨버터로 구성할 수 있다. 스위칭 주파수는 300kHz ~ 2MHz 사이에서 프로그램이 가능하여 설계자가 외부 부품의 크기를 최소화하고, AM 라디오 같은 핵심 주파수 대역을 피할 수 있게 해준다.

2017-12-19 오전 11:04:53by 김지혜 기자

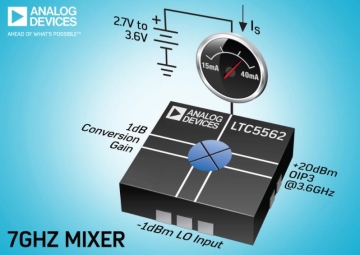

ADI, 넓은 주파수 범위에서 50Ω의 매칭 성능 제공하는 더블 밸런스 믹서 출시
