ADI, 동일한 입력전압에서 동작하는 고효율 DC/DC 컨트롤러 출시

기사입력 2018.02.13 15:21

별도의 서지 억제 디바이스 사용할 필요 없어

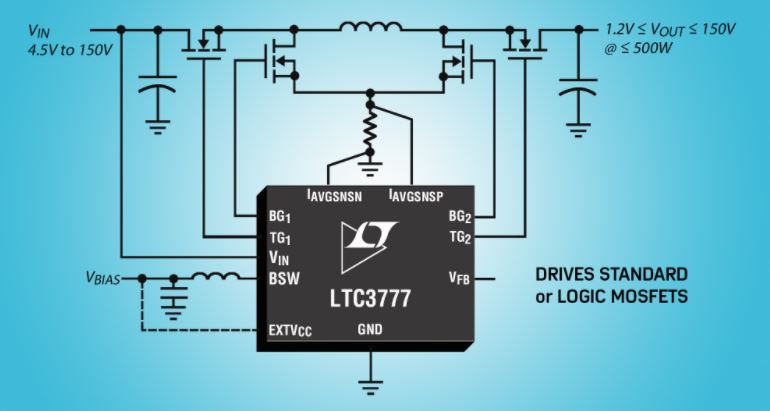

아나로그디바이스는 조정 출력 전압보다 높거나 낮거나 동일한 입력 전압에서 동작하는 150V 고효율(최대 99%) 4-스위치 동기식 벅-부스트 DC/DC 컨트롤러 신제품 Power by Linear LTC3777을 출시한다고 밝혔다.

신제품은 높은 입력 전압 소스나 높은 입력 서지에서 동작할 수 있도록 4.5V ~ 150V의 입력 전압 범위를 지원하기 때문에 외부에 별도의 서지 억제 디바이스를 사용할 필요가 없는 것이 특징이며 교통, 산업, 의료 애플리케이션에 이상적이다.

높은 입력 전압을 사용하는 애플리케이션에서 발생 가능한 온칩 전력 소모를 방지하기 위해, LTC3777은 내부 전력 소비용으로 낮은 대기전류의 고효율 스위칭 바이어스 서플라이를 통합하고 있다.

출력 전압은 1.2V ~ 150V 범위 내에서 설정할 수 있으며, 외부 부품 선정에 따라 최대 10A 이상의 출력 전류 공급이 가능하다. LTC3777은 1개의 디바이스로 최대 500W까지 출력 전력을 제공할 수 있다. 여러 개의 회로를 병렬로 구성할 경우 더 높은 출력 전력을 제공할 수 있다. LTC3777은 또한 6V ~ 10V 사이에서 조절할 수 있는 강력한 1.5Ω N-채널 MOSFET 게이트 드라이버를 통합하고 있어 로직 레벨 또는 표준-스레숄드 MOSFET 사용이 가능하다.

LTC3777은 벅, 부스트 또는 벅-부스트 모드에서 고정 주파수로 동작하기 위한 독자적인 전류모드 제어 아키텍처를 채택하고 있다. 동작 주파수는 50kHz ~ 600kHz 범위에서 외부 클럭으로 동기화가 가능하며, 배터리 충전 및 과부하 보호 기능을 지원하기 위해 입/출력 정전류 루프가 제공된다.

사용자는 경부하 효율을 극대화 하기 위해 강제 연속 모드 또는 비연속 모드 중에서 선택해 사용할 수 있다. 이 외에 동작 영역 간 매끄러운 전환, 파워굿 출력 전압 모니터링, 조절가능한 소프트-스타트 및 입력 과전압 록아웃(overvoltage lockout, OVLO), 셧다운 시 출력전압 차단 등의 다양한 기능들도 제공한다.

#ADI

김지혜 기자

기사 전체보기

댓글
Facebook

관련뉴스

ADI, DC/DC 레귤레이터 PMBus 인터페이스로 제어하는 DAC 출시

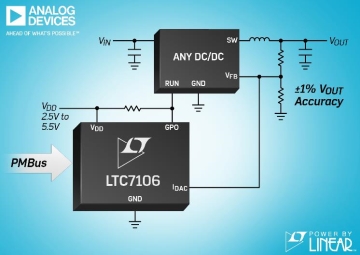

아나로그디바이스는 거의 모든 DC/DC 레귤레이터의 출력 전압을 PMBus I2C 인터페이스로 제어할 수 있도록 설계한 정밀 양방향 전류 DAC 신제품 Power by Linear LTC7106을 출시한다고 밝혔다. PMBus 호환 인터페이스를 통해, LTC7106은 7bit 시리얼 코드를 수신한 후 이를 다시 양방향(소스, 싱크) 출력 전류로 변환한다. 이 출력 전류가 레귤레이터의 피드백 네트워크로 전달될 때, 해당 출력 전압은 부하 전력/성능을 최적화 하기 위해서 또는 시리얼 VID 명령에 대응하는 마진을 가질 수 있도록 동적으로 프로그램 할 수 있다.

2018-01-23 오전 10:23:26by 김지혜 기자
ADI, 독립형 커패시터 기반 파워 컨트롤러 IC 신제품 출시

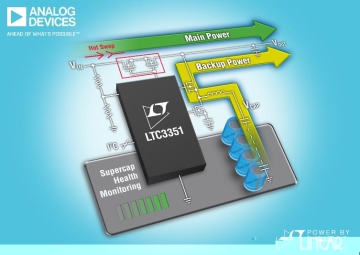

아나로그디바이스는 핫스왑 프런트엔드 보호 기능은 물론 완벽한 독립형 커패시터 기반 백업 전원 솔루션을 공급하는데 필요한 모든 기능을 갖춘 수퍼커패시터 차저 및 백업 파워 컨트롤러 IC 신제품, Power by Linear LTC3351을 출시한다고 밝혔다. LTC3351에 내장된 핫스왑 컨트롤러와 차단기(circuit breaker)는 N채널 MOSFET을 사용하여 입력에서 출력까지 저손실 전원 경로를 제공하며, 이와 함께 폴드백 전류 제한을 사용하여 돌입 전류(inrush current)를 저감한다.

2018-01-25 오전 10:45:00by 김지혜 기자
ADI, 자동차 콜드 크랭크 조건에서 출력 전압 유지하는 DC/DC 컨트롤러 출시

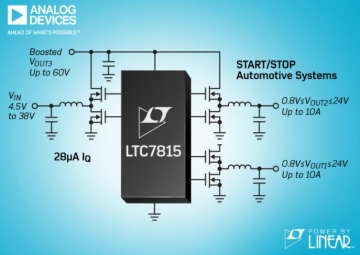

아나로그디바이스는 자동차 콜드 크랭크 조건에서 모든 출력 전압의 레귤레이션을 유지하는 고주파(최대 2.25MHz) 3중 출력(벅, 벅, 부스트) 동기식 DC/DC 컨트롤러 신제품 Power by Linear LTC7815를 출시한다고 밝혔다. 12V 자동차용 배터리는 엔진 재시동 또는 콜드 크랭크 상황에서 4V 이하까지 전압 강하(droop)가 일어날 수 있기 때문에, 5V 이상에서 동작하는 인포테인먼트 시스템 및 그 밖에 다른 전장부품의 리셋이 발생할 수 있다.
