ST마이크로일렉트로닉스가 가전제품과 산업용 드라이브에 쓰이는 모터 제어 설계를 겨냥해 질화갈륨(GaN) 기반 레퍼런스 디자인을 내놨다. 새 보드는 소형 3상 인버터 형태로, 설계 자료와 평가 환경을 함께 제공해 모터 제어 회로 검토부터 펌웨어 개발까지 한 번에 진행할 수 있도록 한 것이 특징이다.

ST는 3월 30일 EVSTDRVG611MC를 공개하고, 이 보드가 가전 및 산업용 모터 제어 애플리케이션 평가용 플랫폼이라고 밝혔다. 모터 제어 분야에서 GaN 적용 범위를 넓히려는 흐름 속에서, 부품 구성과 개발 도구를 함께 묶은 레퍼런스 디자인을 제시한 셈이다.

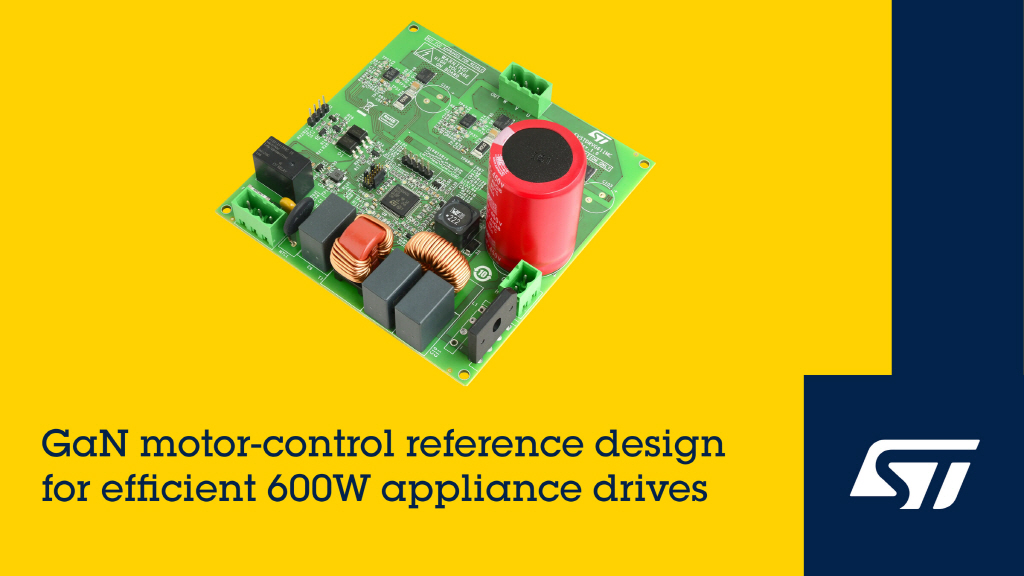

제품은 STDRIVEG611 GaN 게이트 드라이버, 650V 75mΩ급 GaN 전력 트랜지스터, STM32G431 마이크로컨트롤러를 결합한 구조다. 가전과 산업 장비에 주로 쓰이는 BLDC 모터 제어를 주요 대상으로 삼았으며, 소형 보드 기반으로 평가와 초기 설계 검토를 동시에 진행할 수 있도록 구성됐다.

출력은 히트싱크 없이도 600W 이상을 처리할 수 있도록 설계됐다. 히트싱크를 추가하면 더 높은 성능 영역으로 확장할 수 있어 세탁기 같은 가전제품뿐 아니라 산업용 서보 드라이브 등에도 적용 가능성을 넓혔다. 보드 크기는 108mm × 110mm의 2레이어 기판으로, 제조 비용을 고려한 설계도 함께 반영됐다.

제어 성능 측면에서는 STM32G431이 핵심 역할을 맡는다. 이 마이크로컨트롤러는 3션트 전류 센싱을 지원하는 아날로그 증폭기를 내장했고, Arm Cortex-M4 코어를 기반으로 고속 회전 조건에서도 실시간 제어 알고리즘을 구동할 수 있도록 했다. 여기에 센서리스 방식은 물론, 홀 센서와 증분형·절대형 인코더를 활용한 센서 기반 제어도 지원한다.

개발 환경도 함께 제공된다. 엔지니어는 ST 모터 컨트롤 워크벤치를 통해 모터 프로파일링, 성능 모니터링, 자동 펌웨어 생성 기능을 활용할 수 있다. 하드웨어 평가에 그치지 않고 실제 애플리케이션 개발 단계까지 이어질 수 있도록 지원 범위를 넓힌 구성이다. EVSTDRVG611MC는 현재 ST 공식 유통업체와 eStore를 통해 구매할 수 있다.
