ST, 오토모티브 조명용 12채널 LED 드라이버 출시

기사입력 2019.10.11 10:38

모든 채널에서 독립형 7비트 PWM 디밍 가능
오픈 LED 감지 및 과열 경보 기능 갖춰

ST마이크로일렉트로닉스가 11일, 자동차용 리어 콤비네이션 램프(Rear Combination Lamp)와 내부 조명을 위한 12채널 LED 드라이버 ‘ALED1262ZT’를 출시했다.

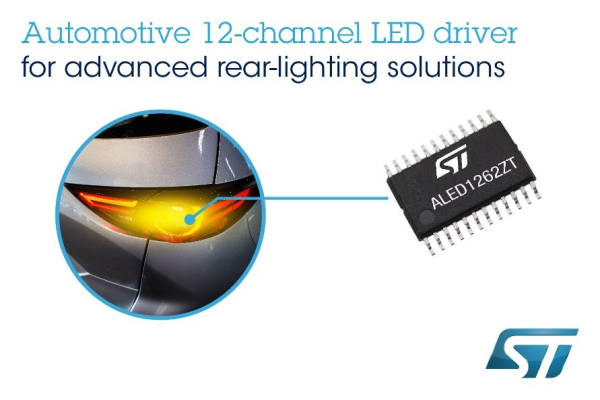

▲ST, ALED1262ZT 출시 (이미지=ST)

ALED1262ZT는 독립형 7비트 PWM 디밍 기능을 모든 채널에서 제공하여 후미등, 브레이크등, 지시등에 다양한 효과를 줄 수 있다.

각 채널은 다중 LED 직렬 스트링을 제어할 수 있게 19V에서 일정한 출력 전류를 공급한다. 6~60mA까지 조정이 가능하므로 최대 밝기와 함께 넓은 디밍 범위를 보장한다.

새로운 LED 조명 드라이버는 호스트 MCU의 I₂C 명령에 응답하거나 각개 동작하도록 사전 프로그래밍된 두 가지 구성을 제공한다.

ALED1262ZT는 오픈 LED 감지와 열 셧 다운에 따른 과열 경보 기능 등의 진단 기능을 갖춰 장기적으로 견고성과 안정성을 보장한다.

입력전압 범위가 5.5~38V로 배터리와 연결된 시스템에 직접 사용할 수도 있다.

저잡음 구동으로 설계되었으며, 채널당 느린 턴온/턴오프 시간과 확산 스펙트럼 클럭을 갖춰 다른 차량용 전자장치와 쉽게 통합할 수 있다.

ALED1262ZT는 6.4×7.8mm HTSSOP24 EP(Exposed-Pad) 패키지로 생산되고 있으며, 가격은 1,000개 구매 시 1달러부터 시작한다.

ST는 ALED1262ZT의 평가보드인 STEVAL-LLL002D1도 출시했으며 st.com 또는 대리점을 통해 구매할 수 있다.

#ST #반도체 #LED

최인영 기자
