STSPIN32F0 모터 컨트롤 SiP 제품군에
250V 제품 2종, 600V 제품 2종 추가
단일 션트 및 3션트 FOC 예제 제공


ST마이크로일렉트로닉스는 25일, 유선 전동공구, 드라이브, 펌프, 팬, 컴프레서 등 메인 전원으로 구동되는 산업용 장비와 가전의 설계를 간소화하는 모터 컨트롤 SiP(System-in -Package) 제품군 STSPIN32F0에 신제품 4종을 추가했다고 밝혔다.

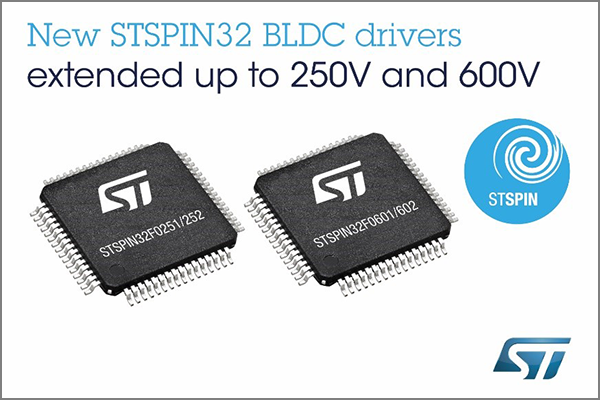

250V의 △STSPIN32F0251 △STSPIN32F0252, 600V의 △STSPIN32F0601 △STSPIN32F0602는 3상 게이트 드라이버와 STM32F0 Arm Cortex-M0 MCU를 통합해 고전압 BLDC(Brushless DC) 모터 드라이브 설계를 간소화한다.

기존 센서 기반 단일 션트 및 6스텝 센서리스 제어뿐만 아니라 단일 션트 및 3션트 FOC(Field Oriented Control) 등 일반적으로 사용되는 제어 알고리즘과 애플리케이션 예제들도 제공된다.

4종의 디바이스는 모두 핀 호환이 가능하며, 110V AC 및 250V AC로 동작하는 제품에서 하드웨어 및 펌웨어를 재사용할 수 있다. 유휴 상태에서 전력소모를 최소화할 수 있도록 대기모드를 지원한다.

모든 게이트 드라이버는 교차전도 방지 및 데드타임 삽입 등의 보호회로와 부트스트랩 다이오드가 통합돼 있다. 또한, 하부 및 상부 구동부 모두에 UVLO를 배치해 전력 스위치가 저효율 또는 위험한 조건에서 동작하지 않게 해준다. 과부하 및 과전류를 보호하기 위해 고속으로 동작하는 특허 기술인 smartSD(ShutDown) 기능도 지원한다.

4종의 디바이스는 48MHz STM32F0 MCU가 통합되어 고객은 STM32 개발 에코시스템을 기반으로 애플리케이션을 구현할 수 있다. 4KByte SRAM 및 32KByte 플래시는 데이터 및 코드 저장공간을 제공하며, 아날로그 및 디지털 주변장치로는 최대 10개 채널의 12bit ADC와 6개의 범용 타이머, 21개의 GPIO(General Purpose I/O) 핀, I2C, UART, SPI 포트 등이 있다. 통합 부트로더를 사용하면 현장에서 펌웨어를 업데이트할 수 있다.

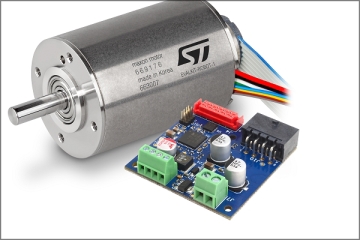

5.4.1 버전부터는 4개의 인버터 평가 보드가 제공되며, 이는 X-CUBE-MCSDK와 호환된다. 이러한 툴은 단일 션트 및 3션트 제어를 활용해 드라이브 개발을 간단하게 한다.

또한, 600V EVSPIN32F0601S1와 EVSPIN32F0601S3, EVSPIN32F0602S1와 250V EVSPIN32F0251S1은 전원공급 장치단과 이중 풋프린트 유연성을 갖춘 내장 MOSFET 출력단이 포함되어 있다. 따라서 DPAK 또는 PowerFlat 패키지의 다른 MOSFET이나 IGBT와 함께 제공되는 디바이스를 대체할 수 있다.

착탈식 STLINK 디버거는 표준 STM32 툴을 사용해 구성 및 펌웨어 디버깅을 처리하게 해준다. SWD(Single-Wire Debug) 및 UART 커넥터도 이용할 수 있다.

STSPIN32F0251, STSPIN32F0252, STSPIN32F0601, STSPIN32F0602는 10mm × 10mm TQFP 패키지로 제공되며, 1,000개 주문 시 1.84달러부터 2.09달러까지의 가격으로 구매할 수 있다.
