ADI, LED 전류 정확히 제어하는 스텝다운 DC/DC 출시

기사입력 2017.07.12 10:45

전압 범위 넓어 자동차, 산업용, 건축용 조명까지 활용 가능

아나로그 디바이스는 36V, 2A 파워 스위치와 PWM 제너레이터를 내장한 모놀리식 동기식 스텝다운 DC/DC 컨버터 신제품 LT3932를 출시했다고 밝혔다.

신제품은 고정 주파수 피크 전류 모드 제어 방식으로 동작하며, 최대 2A까지의 LED 스트링에 대해 ±1.5% 이내로 LED 전류를 정확하게 제어한다. 내장된 PWM 제너레이터는 최대 128:1의 디밍 비율을 제공한다. 5,000:1의 디밍 비율이 요구되는 애플리케이션에는 LT3932와 외장 PWM 제너레이터를 함께 사용하면 된다. LT3932의 입력 전압 범위는 3.6V ~ 36V로 매우 넓어 자동차, 산업용, 건축용 조명을 포함한 광범위한 애플리케이션에 활용이 가능하다.

고유의 사일런트 스위처(Silent Switcher®) 토폴로지와 대역 확산 주파수 변조 기술이 결합되어 EMI 문제를 최소화한다. LT3932는 32V의 공칭 입력 전압에서 2A의 백색 LED를 최대 8개까지 구동함으로써, 50W 이상의 전력을 공급할 수 있다.

LT3932는 2MHz의 스위칭 주파수에서도 93%의 효율을 제공하며, 외부 히트싱크가 필요 없어 매우 작고 컴팩트한 솔루션 풋프린트를 제공한다. LED의 단선/단락 시 보호 기능을 내장하고 있어 신뢰성을 더욱 향상시킨다. LT3932의 스위칭 주파수는 200kHz ~ 2MHz 사이에서 조절하거나 외부 클럭 신호에 동기화할 수 있다.

열 성능이 강화된 4mm x 5mm QFN 패키지로 제공되는 LT3932는 매우 컴팩트한 고출력 LED 드라이버 솔루션이다. 이밖에 정확한 LED 전류 감지 기능을 비롯하여 모니터 출력, 99.9% 듀티 사이클 동작, 프로그래머블 UVLO(under voltage lock-out) 등의 다양한 기능을 제공한다.

#LED #ADI

김지혜 기자

기사 전체보기

댓글
Facebook

관련뉴스

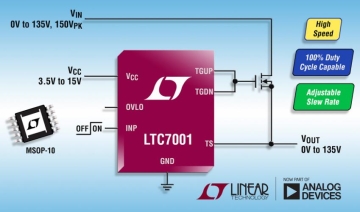

ADI, 150V 공급 전압 동작 가능한 MOSFET 드라이버 출시
